一、木器類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TMQ-013

教師演示臺

CHEDC教育家?

張

1

基本規格：2400㎜×700㎜×850㎜。

板木結構。 臺面:采用防火板貼面，素材25mm優質刨花板。臺身: 采用18mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?[**]BS專用連接件連接,帶可調底腳；電源插座到位；預留多媒體設備(顯示器,主機,實物展臺,中控、媒體設備)的位置。所用板材應符合國家E1級標準。

2

TMQ-031

學生電腦桌

CHEDC教育家?

張

26

基本規格：1400㎜×900㎜×780㎜。

有抽屜(可放U盤接口臺燈)。

3

TMQ-042

學生坐凳

CHEDC教育家?

張

50

塑鋼或鋼木結構。

四腳鋼支架，三聚氰胺凳面。

4

TMQ-051

工具陳列柜

CHEDC教育家?

張

4

基本規格：1200㎜×500㎜×1800㎜。

上層1000mm，開架式，分層，上層有工具定位安放架，下層有木門。按此規格報價。施工時需根據學校具體情況和要求設計。

5

TMQ-052

作品陳列柜

CHEDC教育家?

張

12

基本規格：1200㎜×500㎜×1800㎜。

鋁合金，上層三面鋼化玻璃，下層木門，上層1000mm，上層擱板活動式。按此規格報價依據。施工時需根據學校具體情況和要求設計。

6

TMQ-053

儀器柜

CHEDC教育家?

張

6

基本規格：1200㎜×500㎜×2000㎜。

板木結構。柜身：板材采用18mm環保型三聚氰氨板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?；上部為木框玻璃?duì)開門,設二層活動隔板,下部為板式對開門,內設一層活動隔板；帶可調底腳。所用板材符合國家E1級標準。

7

TMQ-061

邊臺1

CHEDC教育家?

張

8

基本規格：2400㎜×500㎜×780㎜。

臺面: 采用25mm厚實木拼接板。臺身: 采用E1級18mm三聚氰胺環保板,立腿采用全鋼框架結構(30×50mm)帶U型槽型材鑲裝三聚氰胺環保板，其它采用1.5mm厚塑制優質封邊條機械封邊,專用連接件連接,帶可調底腳。每張邊臺上安裝2個插座，共4個插座。

二、常規設施設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TCS-013

插座

江蘇

個

35

常規。

2

TCS-025

地面墻面處理及地面走線

室

1

常規。

①配置總控電源:帶有防雷擊設施,有可靠接地保護；②地面配電：采用PVC阻燃塑料管，內穿塑銅線；③地上采用鋁塑護套管，內穿塑銅線并有效固定；④地面涂刷彩色彈性防滑涂料，以不同顏色進行區域劃分。

3

TXX-191

總控電源

江蘇

套

1

透明外蓋，有過流跳閘保護功能。

三、學具類

1

TJJ-063

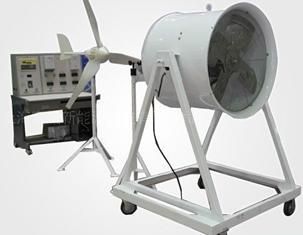

風洞測試儀-Ⅲ

CHEDC教育家?

臺

1

①外形尺寸：3400㎜×800㎜×1400㎜；
  ②試驗段截面積：≥240㎜×240㎜；
  ③風速：0～25m/s；
  ④可模擬小型模型（汽車、火車、飛機等）運動時，作用在模型上的氣體紊流狀態；
  ⑤可直觀顯示氣流壓力的變化；
  ⑥風速可多級調節，可以量化顯示。

高配制：發煙裝置、空氣壓力傳感器高精度風速測試儀。

①用于“技術與設計1”第二章第三節“技術試驗及其方法”中關于技術試驗方法的教學；
  ②用于“技術與設計2”第一單元第二節“穩固結構的探析”的教學拓展；
  ③可做的試驗有：流動顯示、部分模型表面壓力分布測量、皮托管標定試驗、零質量射流演示試驗、伯努利方程演示試驗、層流向紊流轉捩演示試驗。

四、設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TSB-041

教學用數控車床

CHEDC教育家?

臺

1

機床的主要規格
  床身上最大工件回轉直徑 φ250mm
  最大工件長度 125mm
  加工范圍
  （1）加工最大直徑
  在床身上 φ220mm
  在刀架上 φ100mm
  棒料直徑 φ20mm
  （2）加工最大長度110mm
  （3）加工螺紋
      公制螺紋螺距 0.25-12mm
  英制螺紋 28 – 3 1/2牙/時,有安全保護裝置。

主軸
  （1）主軸頭形式樣 莫氏2號
  （2）主軸轉速 300-2000r/min（無級）
  刀架
  （1）最大行程
    縱向 (Z坐標) 130mm
    橫向 (X坐標) 200mm
  （2）快速移動速度
      縱向（Z向）（無級）6000mm/min
      橫向（X向）（無級）3000 mm/min
  尾 座
  頂尖套筒內孔錐度 莫氏2號
  電機總?cè)萘?nbsp; 1.1KW
  機床外形尺寸(長×寬×高)  1200×700×1430mm
  機床總重量（約）270 kg
  機器可上下分體, 以方便搬運。

2

TSB-061

教學用數控雕銑床

CHEDC教育家?

臺

1

最大雕銑尺寸（X、Y 、Z）：200×120×100 mm       主軸配置夾頭，夾持范圍：1.5-10 mm
  最大行程 X向  280mm
  Y 向 180mm   Z 向 120mm
  快速移動速度
  X向 (無級) 6000 mm／min
  Y 向 (無級) 6000 mm／min
  Z 向（無級）6000    mm／min,有安全保護裝置。

自配電腦。

  雕銑主軸 轉速 10000- 24000 r/min（無級）
  電機總?cè)萘?1.1KW
  機床外形尺寸(長×寬×高) 1110×790×1520mm
  機床總重量（約） 180    kg
  能夠識別并執行三維軟件生成的通用代碼，圖形化編程，操作界面簡潔。

3

TSB-021

快速成型機

CHEDC教育家?

臺

1

1、系統運行環境：Windows XP、Windows2000
  2、分層軟件：[**]urora
  3、輸入格式：STL文件格式
  4、分層軟件性能：能對STL格式的模型進行分層、排樣、測量（包括實體內部的孔、洞、剖面、流道等）等功能；對STL格式的模型上裂縫、空洞等錯誤能自動修復；同時提供手動編輯功能和修復能力，能根據支撐角度，支撐結構等幾個參數，自動創建工藝支撐。
  5、具備一鍵打印功能,有安全保護裝置。

1、系統運行環境：Windows XP、Windows2000
  2、分層軟件：[**]urora
  3、輸入格式：STL文件格式
  4、分層軟件性能：能對STL格式的模型進行分層、排樣、測量（包括實體內部的孔、洞、剖面、流道等）等功能；對STL格式的模型上裂縫、空洞等錯誤能自動修復；同時提供手動編輯功能和修復能力，能根據支撐角度，支撐結構等幾個參數，自動創建工藝支撐。
  5、具備一鍵打印功能
  6、成型層厚（Z軸）：0.2~0.4mm（分層厚度可調）
  7、成型空間：150mmX200mmX200mm
  8、成型室：成型室溫度在50℃以上，運動系統（電機等）在成型室外
  9、成形材料性能，拉伸彈性模量：≥1800Mpa
  10、制作一個模型時可以采用多種材料同時進行。
  11、操作環境：溫度15~20℃；濕度10～50%RH。

4

TSB-024

三維成型機

CHEDC教育家?

臺

1

顏色：全彩（2 個打印頭）
  分辨率：300 x 450 dpi
  自動化：完全自動化（自動設置與自我監控/自動裝載粉末/自動粉末循環利用及清除/卡扣式粘合劑貯盒/直觀的控制面板）
   垂直構建速度：0.9英寸/小時(23 毫米/小時)
  構建尺寸：8 x 10 x 8 英寸 (203 x 254 x 203 毫米)

 材料選擇：高性能復合材料
   層厚：0.0035 -   0.004 英寸 (0.089 - 0.102 毫米)
   噴口數：604
  規格
  文件打印格式：STL、VRML、PLY、3DS、ZPR
  設備尺寸：48 x 31 x 55 英寸 (122 x   79 x 140 厘米)
  設備重量：  425 磅   (193 公斤)
  功率要求：    100-240V, 15-7.5[**]
   工作站兼容性：  Windows? XP Professional 和 Windows Vista? Business/Ultimate
  遵循的規范：CE、CS[**]
  特殊設施要求：無

只需少量的培訓與專業知識
  只有 ZPrinter 能夠自動執行大部分操作
  自動設置、自我監控
  自動粉末裝載與循環利用
  卡扣式粘合劑貯盒
  直觀的控制面板，確保輕松操作
  無噪音、安全、無異味
  閉路式粉末裝載、卸除及回收

 持續負壓確保氣懸微粒不會逸出機器外
  生態友好、非危險性構建材料
  零廢液排放
   需連接實體支撐結構裝置，因此無需使用危險的切割刀具或有毒化學品來去除這些支撐物
  采用噪聲抑制技術，實現安靜無侵?jǐn)_操作

5

TSB-013

激光切割機
  (100W)

CHEDC教育家?

臺

1

①激光器類型：CO2玻璃激光器/金屬密封激光器；
  ②激光管功率：100W；
  ③能量調節：0～100％；
  ④雕刻速度：0～100000㎜/min；
  ⑤切割速度：0～100000㎜/min；
  ⑥有效幅面：0.9m×0.6m；
  ⑦定位精度：0.01，0.005；
  ⑧最小成型文字：漢字2㎜、1㎜，英文2㎜、1㎜；
  ⑨有安全保護裝置；
  ⑩電源電壓、頻率：220V 50Hz；
  ?結構、造型已獲得國家專利。

①加工諸如三合板、五合板、有機玻璃、亞克力玻璃、橡膠、布、紙板、復合材料等，來制作筆筒、相框、房屋模型、小板凳、徽章、門牌等作品；
  ②電腦自配。

①本機屬于技術設計與制作類教學儀器設備，它是利用激光的高能量使材料汽化或融化，從而對材料進行切割或者雕刻；
  ②本機可用于“技術與設計1”第三章“設計過程、原則及評價”，第五章“方案構思及其方法”，第六章“設計圖樣的繪制”和第七章“模型或原型的制作”，“技術與設計2”第一單元“結構與設計”等教學內容；
  ③學生可以利用激光切割機自帶的設計軟件進行計算機輔助設計，并將設計思維快速實物化和產品化；
  ④軟件支持格式：CDR、C[**]D、BMP、GIF、JPEG、PCX、TG[**]、TIFF、PLT；
  ⑤分辨率：0.015、0.025；
  ⑥圖形化編程、設計界面能顯示加工預覽、激光切割機激光頭當前坐標或者自動原點功能；
  ⑦分體式，激光管安裝結構透明，水平方向可視，具有開門自動斷電功能，設備外表具有基本原理圖、操作步驟圖、注意事項圖、激光應用領域圖解等。

五、信息技術設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TXX-021

投影機

江蘇

套

1

多媒體投影機。

D80311。

光通量≥3000lm，分辨率≥1024×768。

2

TXX-051

銀幕

江蘇

套

1

電動100寸。

D30010。

GB/T 13982。

3

TXX-052

交互式電子白板

巨龍

套

1

①可進行鼠標單擊、雙擊操作，左右鍵切換；

23

可對頁面進行自由移動、局部放大、局部縮小操作；可對屏幕操作和板書內容進行錄制、回放；支持文本文件、圖片文件、音視頻文件的插入。

4

TXX-071

多媒體集中控制系統

江蘇

臺

1

JH1800B。

5

TXX-081

話筒

江蘇

套

1

無線小型，可隨身攜帶。

D40110。

30m以上的有效發射距離。

6

TXX-091

功放

江蘇

臺

1

三路話筒輸入，反饋嘯叫抑制，2×120W。

7

TXX-101

音箱

江蘇

對

1

100W×2，二分貝。

8

TXX-111

計算機

臺

1

臺式主機，液晶顯示屏17英寸。GB/T 9813

S02001。

CPU雙核，內存不低于1G，硬盤不低于250G，獨立顯卡，主板帶串口、并口，至少有三個USB接口。

TXX-112

筆記本電腦

臺

26

雙核，主流配置，品牌筆記本電腦。

9

TXX-191

總控電源

江蘇

套

1

帶有防雷擊設施，有可靠的接地保護。

透明外蓋，有過流跳閘保護功能。

10

TWH-012

技術教育百科資源庫觸摸屏（19英寸）

CHEDC教育家?

臺

1

①技術教育百科觸摸查詢一體機，整機安裝穩定、可靠；②19英寸。

觸摸屏防塵防劃防爆，機殼邊角過渡平滑，帶VG[**]輸出接口，可接投影儀，資源版本可升級。

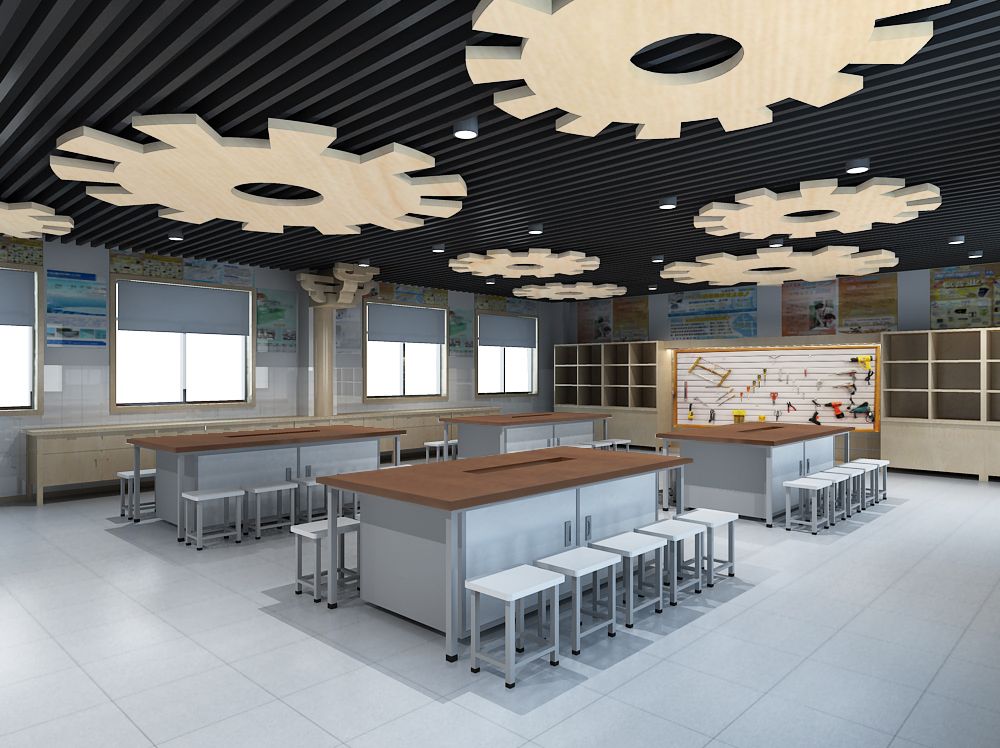

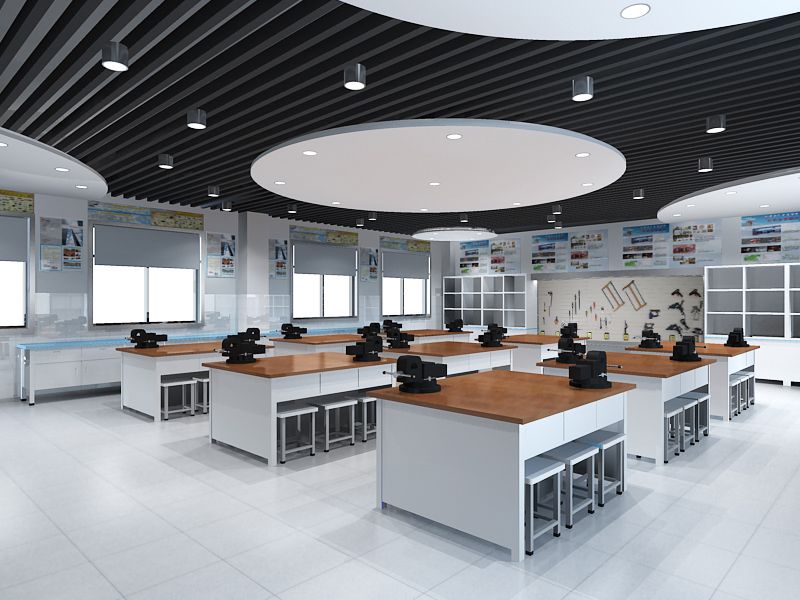

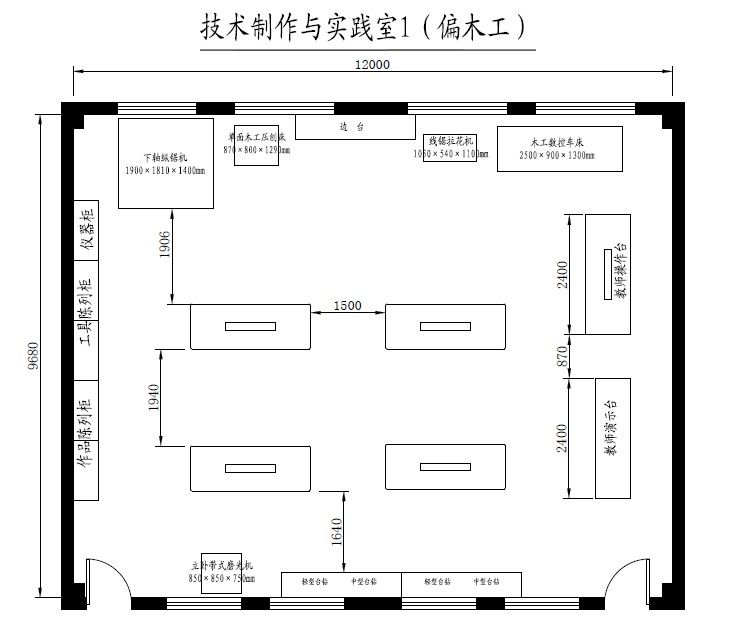

技術制作與實踐室1

一、木器類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TMQ-013

教師演示臺

CHEDC教育家?

張

1

基本規格：2400㎜×700㎜×850㎜。

板木結構。 臺面:采用防火板貼面，素材25mm優質刨花板。臺身: 采用18mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?[**]BS專用連接件連接,帶可調底腳；電源插座到位；預留多媒體設備(顯示器,主機,實物展臺,中控、媒體設備)的位置。所用板材應符合國家E1級標準。

2

TMQ-101

木工操作臺（教師用）

CHEDC教育家?

張

1

基本規格：2400㎜×900㎜×720㎜。

實木結構。①臺面為50mm厚硬實木板材，表面涂環保亞光清漆；②臺身：立腿采用規格不小于120×150mm實木腿、上端實木板框型加固以增強操作臺的承重及整體強度，榫頭方式連接；③安裝嵌入式防水電源插座220V五眼（有安全防護蓋及開關）；④桌面中間開槽1000×150mm；⑤腿下端用80×100mm的實木形成框型加固，榫頭方式連接。

3

TMQ-102

木工操作臺（學生用）

CHEDC教育家?

張

4

基本規格：2400㎜×900㎜×720㎜。

實木結構。①臺面為50mm厚硬實木板材，表面涂環保亞光清漆；②臺身：立腿采用規格不小于120×150mm實木腿、上端實木板框型加固以增強操作臺的承重及整體強度，榫頭方式連接；③安裝嵌入式防水電源插座220V五眼（有安全防護蓋及開關）；④桌面中間開槽1000×150mm；⑤腿下端用80×100mm的實木形成框型加固，榫頭方式連接。

4

TMQ-051

工具陳列柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×1800㎜。

上層1000mm，開架式，分層，上層有工具定位安放架，下層有木門。按此規格報價。施工時需根據學校具體情況和要求設計。

5

TMQ-052

作品陳列柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×1800㎜。

鋁合金，上層三面鋼化玻璃，下層木門，上層1000mm，上層擱板活動式。按此規格報價依據。施工時需根據學校具體情況和要求設計。

6

TMQ-053

儀器柜

CHEDC教育家?

張

1

基本規格：1200㎜×500㎜×2000㎜。

板木結構。柜身：板材采用18mm環保型三聚氰氨板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?；上部為木框玻璃?duì)開門,設二層活動隔板,下部為板式對開門,內設一層活動隔板；帶可調底腳。所用板材符合國家E1級標準。

7

TMQ-061

邊臺1

CHEDC教育家?

張

3

基本規格：2400㎜×500㎜×780㎜。

臺面: 采用25mm厚實木拼接板。臺身: 采用E1級18mm三聚氰胺環保板,立腿采用全鋼框架結構(30×50mm)帶U型槽型材鑲裝三聚氰胺環保板，其它采用1.5mm厚塑制優質封邊條機械封邊,專用連接件連接,帶可調底腳。每張邊臺上安裝2個插座，共4個插座。

8

TMQ-074

工具墻(柜)

CHEDC教育家?

組

1

基本規格：1800㎜×450㎜×2000㎜。

用于存放并展示各種五金工具、電動工具及量具等。

二、常規設施設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TCS-013

插座

江蘇

個

20

常規。

2

TCS-021

整理箱

江蘇

箱

6

400㎜×400㎜×300㎜。

透明、塑料材質、帶密封蓋和把手。

3

TXX-191

總控電源

江蘇

套

1

有可靠的接地保護。

透明外蓋，有過流跳閘保護功能。

4

TCS-025

墻面處理及地面走線

江蘇

套

1

①配置總控電源：帶有防雷擊設施，有可靠接地保護。

①配置總控電源:帶有防雷擊設施,有可靠接地保護；②地面配電：采用PVC阻燃塑料管，內穿塑銅線；③地上采用鋁塑護套管，內穿塑銅線并有效固定；④地面涂刷彩色彈性防滑涂料，以不同顏色進行區域劃分。

三、設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TGJ-201

木工數控車床

CHEDC教育家?

臺

1

最大車削直徑：φ160mm;
  最大車削長度：1500mm;
  主軸轉速：1750～3500r/min;
  總功率：7KW;
  吸塵口：φ100×1;
  用氣量：6mpa/m2;
  重量：1200Kg;
  外形尺寸：2500×900×1300mm。

①合金車刀，對加工木件車削加工，可適用于各種軟硬木件，加工行程流暢自如；
  ②數控仿型車床獨有的激光掃描裝置，通過母件的精確掃描，將采集數據同步傳輸至PLC控制臺；
  ③設計有深入式吸風口，可對加工產生木屑進行集中吸塵；
  ④德國原裝進口滾珠絲桿，傳動順暢平穩，精度可達到0.1mm，可自由調整單位增量，大大增加使用壽命；
  ⑤高保真的全彩液晶顯示器集成數據系統，輕松實現整機的車削操作，引導式指令系統，使操作者更直觀簡便的加工應用。

2

TGJ-202

下軸縱鋸機

CHEDC教育家?

臺

1

鋸切厚度：5～85mm;
  最小鋸切長度：200mm;
  最大鋸切尺寸：φ305×φ25.4mm;
  鋸軸直徑：φ25.4mm;
  送料速度：8～30m/min;
  鋸軸轉速：2840r/min;
  鋸軸電機功率：7.5KW;
  送料電機功率：0.75KW;
  總功率：8.25KW;
  吸塵口：φ100×2
  用氣量：6mpa/m2;
  重量：870Kg;
  外形尺寸：1900×1810×1400mm。

①設備加工平臺配備防反彈裝置，有效避免加工件回彈，確保鋸切行程安全；
  ②設備調速系統采用無級調速，調速范圍更廣，送料速度可達8～30mm/min區間；
  ③設備配備有自動潤滑系統，對整機進行自動可調循環供油，確保設備高效運行，同時提高使用壽命；
  ④進料組件的鏈塊采用特殊材料制成，齒型表面結構附著力更強，同時具有耐磨性，送料更順暢。

3

TGJ-203

單面木工壓刨床

CHEDC教育家?

臺

1

最大刨削寬度：400mm;
  最大刨削厚度：180mm;
  最小刨削厚度：3mm;
  最大切削量：4mm;
  最小加工長度：250mm。

送料速度：6/8m/min;
  主軸轉速：6000r/min;
  總功率：4KW;
  重量：430Kg;
  外形尺寸：870×800×1290mm。

4

TGJ-204

立臥帶式磨光機

CHEDC教育家?

臺

1

砂帶尺寸：1524×200mm;
  主動輪轉速：2250r/min;
  總功率：2.2KW。

5

TGJ-205

線鋸拉花機

CHEDC教育家?

臺

1

鋸條往復次數：700次/分鐘;
  鋸條行程：65mm;
  最大加工厚度：50mm;
  喉深：600mm;
  電機功率：0.55KW。

機床外形尺寸：1050×540×1100mm;
  整機重量：180KW。

6

TSB-072

輕型臺鉆

CHEDC教育家?

臺

2

最大鉆孔直徑：13㎜；
  立柱直徑：45㎜；
  主軸最大行程：60㎜；
  有安全保護裝置。
  電源電壓、頻率：220V 50Hz。

①主軸中心線至立柱表面距離：180㎜；
  ②主軸端至工作臺最大距離：422㎜；
  ③主軸錐度：MT.2；
  ④主軸轉速范圍：270～2880r/min；
  ⑤主軸轉速級數：12；
  ⑥工作臺尺寸：ф300㎜；
  ⑦總高：955㎜；
  ⑧電動機動：200W；
  ⑨毛重/凈重：45/32㎏。

7

TSB-071

中型臺鉆

CHEDC教育家?

臺

2

最大鉆孔直徑：16㎜；
  立柱直徑：70㎜；
  主軸最大行程：85㎜；
  有安全保護裝置；
  電源電壓、頻率：220V 50Hz。

①主軸中心線至立柱表面距離：180㎜；
  ②主軸端至工作臺最大距離：422㎜；
  ③主軸錐度：MT.2；
  ④主軸轉速范圍：270～2880r/min；
  ⑤主軸轉速級數：12；
  ⑥工作臺尺寸：ф300㎜；
  ⑦總高：955㎜；
  ⑧電動機動：370W；
  ⑨毛重/凈重：73/68㎏。

8

TSB-301

單桶布袋吸塵機

CHEDC教育家?

臺

2

電機功率：2.2KW;
  風量：2300m³/h;
  風速：20～25m/sec;
  吸風口尺寸：φ4”×3/4;
  集成袋：φ480×2pcs。

外形尺寸：1000×500×2050mm;
  包裝尺寸：960×560×530mm;
  毛重：46Kg。

9

TSB-302

雙桶布袋吸塵機

CHEDC教育家?

臺

2

電機功率：3KW;
  風量：3300m³/h;
  風速：25～40m/sec;
  吸風口尺寸：φ4”×3/4;
  集成袋：φ480×4pcs。

外形尺寸：1250×650×1350mm;
  包裝尺寸：1700×650×1350mm;
  毛重：106Kg;
  凈重：110Kg。

10

各種刀具，附件

CHEDC教育家?

套

2

各種車刀，鋸片，刨刀，鋸條，鉆頭等。

11

實踐室內整體安裝中央設備、吸塵管道設備

CHEDC教育家?

套

1

各種木器加工設備加裝吸塵裝置設施。

要根據施工現場實際情況測算具體費用。

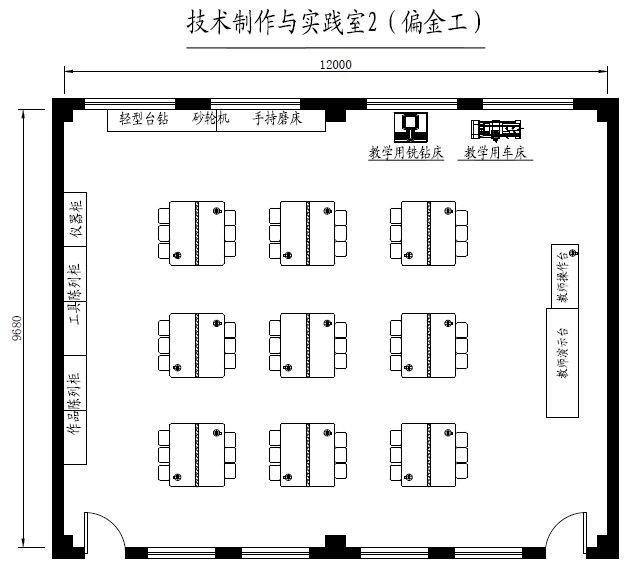

技術制作與實踐室2

一、木器類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TMQ-012

教師操作臺

CHEDC教育家?

張

1

基本規格：1400㎜×600㎜×780㎜。

鋼木結構。①臺面為40mm厚硬實木齒接板材表面涂環保亞光清漆；②桌面鋪設3mm厚水晶防護墊，耐酸堿防腐蝕、耐磨抗污抗沖擊，有效減少噪音污染；③臺身：立腿采用規格不小于40×60mm、金屬型材經噴塑或烤漆處理,含有獨立分類工具柜,材質18mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械封邊；④桌腳下配橡膠減震墊，嵌入式防水電源插座220V五眼（有安全防護蓋及開關）；⑤0.5m高多孔鋼制活動式防護網。所用板材符合國家E1級標準。

2

TMQ-013

教師演示臺

CHEDC教育家?

張

1

基本規格：2400㎜×700㎜×850㎜。

板木結構。 臺面:采用防火板貼面，素材25mm優質刨花板。臺身: 采用18mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?[**]BS專用連接件連接,帶可調底腳；電源插座到位；預留多媒體設備(顯示器,主機,實物展臺,中控、媒體設備)的位置。所用板材應符合國家E1級標準。

3

TMQ-022

學生實踐桌

CHEDC教育家?

張

9

基本規格：1400㎜×1200㎜×780㎜。

鋼木結構。①臺面為40mm厚硬實木齒接板材表面涂環保亞光清漆；②桌面鋪設3mm厚水晶防護墊，耐酸堿防腐蝕、耐磨抗污抗沖擊，有效減少噪音污染；③臺身采用鋼木結構，立腿均采用規格不小于40×60mm、金屬型材經噴塑或烤漆處理,含有獨立的分類工具柜,材質18mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械封邊；④桌腳下配橡膠減震墊，嵌入式防水電源插座220V五眼（有安全防護蓋及開關）；⑤0.5m高多孔鋼制活動式防護網。所用板材符合國家E1級標準。

4

TMQ-042

學生坐凳

CHEDC教育家?

張

50

塑鋼或鋼木結構。

四腳鋼支架，三聚氰胺凳面。

5

TMQ-051

工具陳列柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×1800㎜。

上層1000mm，開架式，分層，上層有工具定位安放架，下層有木門。按此規格報價。施工時需根據學校具體情況和要求設計。

6

TMQ-052

作品陳列柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×1800㎜。

鋁合金，上層三面鋼化玻璃，下層木門，上層1000mm，上層擱板活動式。按此規格報價依據。施工時需根據學校具體情況和要求設計。

7

TMQ-053

儀器柜

CHEDC教育家?

張

1

基本規格：1200㎜×500㎜×2000㎜。

板木結構。柜身：板材采用18mm環保型三聚氰氨板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?；上部為木框玻璃?duì)開門,設二層活動隔板,下部為板式對開門,內設一層活動隔板；帶可調底腳。所用板材符合國家E1級標準。

8

TMQ-061

邊臺1

CHEDC教育家?

張

2

基本規格：2400㎜×500㎜×780㎜。

臺面: 采用25mm厚實木拼接板。臺身: 采用E1級18mm三聚氰胺環保板,立腿采用全鋼框架結構(30×50mm)帶U型槽型材鑲裝三聚氰胺環保板，其它采用1.5mm厚塑制優質封邊條機械封邊,專用連接件連接,帶可調底腳。每張邊臺上安裝2個插座，共4個插座。

9

TMQ-074

工具墻、柜

CHEDC教育家?

組

1

基本規格：1800㎜×450㎜×2000㎜。

用于存放并展示各種五金工具、電動工具及量具等。

二、常規設施設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TCS-013

插座

江蘇

個

26

常規。

2

TCS-021

整理箱

江蘇

箱

12

400㎜×400㎜×300㎜。

透明、塑料材質、帶密封蓋和把手。

3

TXX-191

總控電源

江蘇

套

1

有可靠的接地保護。

透明外蓋，有過流跳閘保護功能。

4

TCS-025

墻面處理及地面走線

江蘇

套

1

①配置總控電源：帶有防雷擊設施，有可靠接地保護。

①配置總控電源:帶有防雷擊設施,有可靠接地保護；②地面配電：采用PVC阻燃塑料管，內穿塑銅線；③地上采用鋁塑護套管，內穿塑銅線并有效固定；④地面涂刷彩色彈性防滑涂料，以不同顏色進行區域劃分。

三、設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TSB-031

教學用車床(帶機架)

CHEDC教育家?

臺

1

主軸中心高:125, 床身上最大加轉直徑:250
  刀架上最大回轉直徑:130, 兩頂尖最大工作長度:450
  最大車車削長度:420, 主軸孔徑: 27
  主軸錐孔錐度:莫氏4號, 主軸轉速級數:6級
  主軸轉速數范圍:正反115-1620, ,
  電功率、電壓、頻率:0.55KW 220V 50Hz。具有多種安全保護措施,擁有四項國家專利。含附件刀具等。

 車削公制螺紋種數:20種,車削公制螺紋的螺距范圍:0.2-3.5
  車削英制螺紋種數:20種 車削英制螺紋的螺距范圍:8-56,   車削模數螺紋種數:10種,車削模數螺紋的螺距范圍:0.2-1.25, 縱向機動進給量/級數:0.05、0.1/2,主軸中心線到方刀架裝刀底面的距離:15
  小刀架滑座回轉的最大角度:±45°, 橫刀架刀桿刻度盤每格移動量:0.04, 小刀架螺桿刻度盤每格移動量:0.04,小刀架拖板最大縱向行程: 70, 刀架中拖板最大橫向行程:115, 床鞍最大縱向行程:420、660
  尾座套筒錐孔錐度:莫氏2號,尾座套筒的最大移動量:70。

2

TSB-051

教學用鉆銑床(帶機架)

CHEDC教育家?

臺

1

工作臺最大橫向行程:145mm,   工作臺最大縱向行程:350mm,   工作臺表面尺寸(長×寬): 150×630mm,
  Ｔ型槽數寬度:12mm,   T型槽數:3
  外形尺寸（長．寬．高）:782×622×1138mm, 工具機重量:120KG,電動機功率、電壓、頻率:0.55KW 220V 50Hz。有特殊加工功能，可加工斜槽、斜孔、斜面等。含附件刀具等。

主要技術參數
  最大鉆孔直徑:16mm,   最大安裝的立銑刀直徑:20mm
  最大安裝的立銑刀刀盤直徑:63mm,   主軸軸線至立柱表面距離:165mm,   立柱直徑:70mm,   主軸箱移動距離:160mm,   主軸套筒最大移動行程:80mm,   主軸端錐孔的錐度:莫氏3號, 主軸孔徑:13mm, 主軸端面至工作臺最小距離:150mm,   主軸轉速級數、范圍:4級：400-1640,主軸箱水平方向上繞立柱回轉最大角度±180°主軸箱左、右傾斜的最大角度±90°
  手動進給刻度盤的格值:1mm,   微量手動進給刻度盤的格值:0.05mm。

3

TSB-072

輕型臺鉆

CHEDC教育家?

臺

2

最大鉆孔直徑:13mm,立柱直徑45mm,主軸最大行程60mm,有安全保護裝置。

 主軸中心線至立柱表面距離180mm, 主軸端至工作臺最大距離422mm, 主軸錐度MT.2, 主軸轉速范圍270-2880r/min, 主軸轉速級數12, 工作臺尺寸∮300mm,  總高955mm, 電動機動200W, 毛重/凈重65/52Kg。

4

TSB-131

砂輪機

江蘇

臺

1

轉速：2840+-10%RPM                     配用電機：250W        電壓：220V 50Hz。通過CE規格安全認證。

砂輪尺寸 外徑 / 寬 / 高： 220 Φ150/20/Φmm   凈重：10 (kg) 毛重：11.5 (kg)
  (加防護設備)

5

TSB-152

手持磨床

CHEDC教育家?

臺

1

手持工具配備七種打磨工具，打磨范圍非常廣泛，打磨空間自由度大，若配上鉆頭則變成手鉆，配上砂輪則變成手磨，配上銑刀則變成手銑，變化多樣，操作靈活，使用簡單。

變壓器有過熱保護，馬達轉速：20000轉/分鐘，輸入電壓/電流/功率/：12VDC/2[**]/12W。

四、工具類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TGJ-011

通用技術專用金工工具箱

CHEDC教育家?

箱

13

內箱:440×150×450mm
  外箱:445×450×475mm。

配置見附錄。

2

TGJ-02

槍型工具系列

江蘇

套

1

常規款型。

包含手電鉆、熱熔槍、吹灰槍、熱風槍、直流手電鉆等。

3

TGJ-03

銼系列

江蘇

套

1

常規款型。

包含什錦銼、圓鋼銼、半圓鋼銼、平銼等，帶手柄。

4

TGJ-04

螺絲刀系列

江蘇

套

1

常規款型。

包含儀表螺絲刀、普通螺絲刀、特種螺絲刀等。

5

TGJ-05

量具系列

江蘇

套

1

常規款型。

包括普通量具、專用量具、特種量具。

6

TGJ-06

鋸系列

江蘇

套

1

常規款型。

包括木工架子鋸、手鋸等。

7

TGJ-07

剪刀系列

江蘇

套

1

常規款型。

包括鐵皮剪刀、普通剪刀、特種剪刀等。

8

TGJ-08

扳手系列

江蘇

套

1

常規款型。

包括活動扳手、固定扳手、特種扳手、管鉗等。

9

TGJ-09

切割工具系列

江蘇

套

1

常規款型。

包括劃大理石切割機、玻璃刀、美工刀、剝線鉗、金屬割刀等。

10

TGJ-10

焊接工具系列

江蘇

套

1

常規款型。

包括電烙鐵、塑料焊槍等。

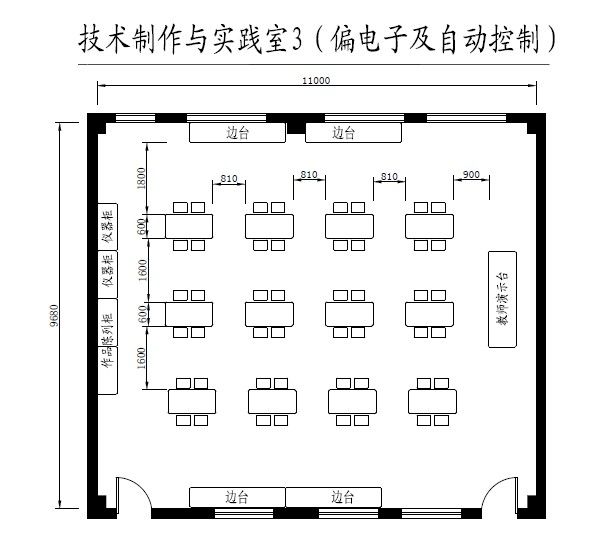

技術制作與實驗室3

一、木器類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TMQ-013

教師演示臺

CHEDC教育家?

張

1

基本規格：2400㎜×700㎜×850㎜。

①板木結構；
  ②臺面采用防火板貼面，素材25㎜優質刨花板；
  ③臺身采用18㎜厚環保型三聚氰胺板，截面用優質PVC封邊條機械高溫?zé)釅悍膺叄琜**]BS專用連接件連接，帶可調底腳；
  ④電源插座到位；
  ⑤預留多媒體設備(顯示器，主機，實物展臺，中控、媒體設備)的位置；
  ⑥所用板材應符合國家E1級標準。

2

TMQ-026

坐式操作臺

CHEDC教育家?

張

9

基本規格：1400㎜×900㎜×780㎜。

①鋼木結構；
  ②三聚氰胺貼面板臺面，帶抽屜；
  ③有220V交流電和低壓學生交直流電源。

3

TMQ-041

學生凳

CHEDC教育家?

張

50

塑鋼或鋼木結構。

①鋼木結構；
  ②方形實木凳面，結實牢固；
  ③凳面高450㎜；
  ④鋼制部件經酸洗、磷化、噴塑處理；
  ⑤凳面靜負荷不小于1600N；
  ⑥參照家具力學性能試驗國標。

4

TMQ-052

作品陳列柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×1800㎜。

鋁合金，上層三面鋼化玻璃，下層木門，上層1000㎜，上層擱板活動式。

5

TMQ-053

儀器柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×2000㎜。

①板木結構；
  ②柜身：板材采用18㎜環保型三聚氰氨板，截面用優質PVC封邊條機械高溫?zé)釅悍膺叄?br/>   ③上部為木框玻璃對開門，設二層活動隔板，下部為板式對開門，內設一層活動隔板；
  ④帶可調底腳；
  ⑤所用板材符合國家E1級標準。

6

TMQ-061

邊臺1（技術制作與試驗一室）

CHEDC教育家?

張

2

基本規格：2400㎜×500㎜×780㎜。

①臺面采用25㎜厚實木拼接板；
  ②臺身采用E1級18㎜三聚氰胺環保板，立腿采用全鋼框架結構(30㎜×50㎜)，帶U型槽型材鑲裝三聚氰胺環保板；
  ③其它采用1.5㎜厚塑制優質封邊條機械封邊，專用連接件連接，帶可調底腳；
  ④每張邊臺上安裝2個插座。

二、常規設施設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TCS-013

插座

江蘇

個

34

常規。

2

TCS-021

整理箱

江蘇

箱

18

400㎜×400㎜×300㎜。

透明、塑料材質、帶密封蓋和把手。

3

TXX-191

總控電源

江蘇

套

1

帶有防雷擊設施，有可靠的接地保護。

透明外蓋，有過流跳閘保護功能。

4

TCS-025

地面處理及電器安裝

室

1

配置總控電源：帶有防雷擊設施，有可靠接地保護。

①配置總控電源：帶有防雷擊設施，有可靠接地保護；
  ②地面配電：采用PVC阻燃塑料管，內穿塑銅線；
  ③地上采用鋁塑護套管，內穿塑銅線并有效固定；
  ④地面涂刷彩色彈性防滑涂料，以不同顏色進行區域劃分。

三、信息技術設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TXX-021

投影機

江蘇

套

1

多媒體投影機。

D80311。

光通量≥3000lm，分辨率≥1024×768。

2

TXX-041

視頻展示臺

江蘇

臺

1

①最大拍攝區域：325㎜×235㎜光圈；
  ②像素?cái)?shù)：80萬像素；
  ③成像元件：1/4"彩色CCD。

D50310。

①最大拍攝區域：325㎜×235㎜光圈；
  ②像素?cái)?shù)：80萬像素；
  ③成像元件：1/4"彩色CCD。

3

TXX-051

銀幕

江蘇

套

1

電動100寸。

D30010。

GB/T 13982。

4

TXX-071

多媒體集中控制系統

江蘇

臺

1

JH1800B。

5

TXX-081

話筒

江蘇

套

1

無線小型，可隨身攜帶。

D40110。

30m以上的有效發射距離。

6

TXX-091

功放

江蘇

臺

1

三路話筒輸入，反饋嘯叫抑制，2×120W。

7

TXX-101

音箱

江蘇

對

1

100W×2，二分貝。

8

TXX-111

計算機

臺

1

①臺式主機，液晶顯示屏17英寸；
  ②GB/T 9813。

S02001。

CPU雙核，內存不低于1G，硬盤不低于250G，獨立顯卡，主板帶串口、并口，至少有三個USB接口。

四、工具類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TGJ-013

通用技術專用電子電工工具箱

CHEDC教育家?

箱

17

①內箱：460㎜×120㎜×360㎜；
  ②外箱：475㎜×495㎜×390㎜。

配置見附錄。

2

TGJ-141

直流手電鉆

江蘇

把

2

直流12V。

配蓄電池。

3

TGJ-181

手電鉆

江蘇

把

8

①電壓：220V；
  ②頻率：50Hz；
  ③功率：500W以下。

①轉速：1700r/min；
  ②最大鉆孔直徑：∮10㎜。

4

TSB-074

微型臺鉆

CHEDC教育家?

臺

2

①操作尺寸：0.5～6㎜；
  ②輸出力量：150W；
  ③重量 (凈重/總數)：14/19㎏；
  ④包裝尺寸：520㎜×400㎜×270㎜；
  ⑤電源電壓、頻率：220V 50Hz。

①主軸行程：40㎜；
  ②搖擺(Z)：200㎜；
  ③速度：3600rpm±10%，帶自動斷電保護。

5

TGJ-331

高中學生電源

江蘇

臺

17

①交流2～16V/3[**]，2V一檔；
  ②直流2～16V/2[**]，2V一檔；
  ③有過載保護。

J02402。

JY 0361。

6

TGJ-411

多用電表

江蘇

臺

4

數字式，4-1/2位。

J01409。

JB/T 9283。

7

TGJ-431

學生示波器

江蘇

臺

16

①DC 2MHz；
  ②掃描范圍：10Hz～100kHz。

15020 J14458。

JY 0011-90。

8

TGJ-432

教學示波器

 江蘇

臺

1

①DC 5MHz；
  ②掃描范圍：10Hz～100kHz。

15022 J14459。

JY 0011-90。

五、計量器具

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TLJ-011

游標卡尺

江蘇

把

9

0.02㎜，150㎜。

J00005。

①測量范圍：150㎜；
  ②精度：0.02㎜；
  ③GB/T1214.2。

2

TLJ-021

千分尺

江蘇

把

2

0～25㎜。

J00007。

①分度值：0.01㎜；
  ②測量范圍：0～25㎜；
  ③GB/T1216。

六、教具類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TJJ-401

電子控制技術實驗箱

CHEDC教育家?

套

8

①外形尺寸：390㎜×300㎜×150㎜；
  ②供電電源：交流電 220V/50Hz；
  ③輸出：+5V，+3～9V，+12V；
  ④基本試驗：三極管的開關特性、傳感器的性能試驗、繼電器的性能試驗、門電路的性能試驗、開閉環控制試驗等。

①實物展示，配電路符號、結構示意圖；
  ②有拓展口；
  ③配置見附錄。

①對基本電路單元（傳感器、門電路、觸發器等）提供相應的試驗板，幫助學生掌握基本電路單元的功能，使用條件和注意事項；
  ②針對電子控制系統的三大部分（輸入部分、控制部分、輸出部分），提供多樣化試驗電路板，滿足學生不同的探索與拓展的需要。

2

TJJ-411

數字電路實驗箱

CHEDC教育家?

套

8

①外形尺寸：400㎜×250㎜×70㎜；
  ②供電電源：交流電 220V/50Hz；
  ③輸出：12V/1[**](φ2.1)；
  ④電源：+5V：+3～9V；
  ⑤信號發生器：1Hz～1KHz；
  ⑥邏輯筆；
  ⑦門電路的基本性能與構成不同實際應用電路的試驗。

①用于“電子控制技術”中門電路的試驗；
  ②通過試驗幫助學生了解門電路的性能和用途，幫助學生會根據設計的要求選擇不同的門電路；
  ③使用信號發生器、邏輯筆來檢測門電路的性能和設計的門電路是否達到設計的要求。

3

TSJ-XXX

電子控制技術示教板

CHEDC教育家?

套

1

包括：電子元器件組合展示箱（板）、傳感器實物展示箱（板）、三極管開關特性示教板、三極管放大特性示教板、直流電磁繼電器的結構和工作原理及作用示教板、晶閘管工作原理示教板、干簧管報警器示教板等。

見附錄1。

  ①用于“電子控制技術”對基本電路單元（傳感器、門電路、觸發器等）的教學演示；
  ②幫助學生掌握基本電路單元的功能，使用條件和注意事項。

4

TJJ-381

臺燈功能實驗箱

CHEDC教育家?

套

2

①外形尺寸：500㎜×400㎜×450㎜；
  ②白熾燈：交流電 25W/220V；
  ③高亮LED燈：直流電 1W/5V；
  ④供電電源：交流電 220V 50Hz，直流電 6節7號電池；
  ⑤采用拼裝形式，其試驗過程直觀。

①用于“技術與設計1”第一章第一節“技術的價值”中照明技術的教學；
  ②通過對白熾燈、多頭LED燈、高亮LED燈三種燈具在相同高度下照度的不同，了解技術的創新對人們生活的影響；
  ③使學生了解在設計臺燈時，可根據自己的要求選擇不同的解決方案。

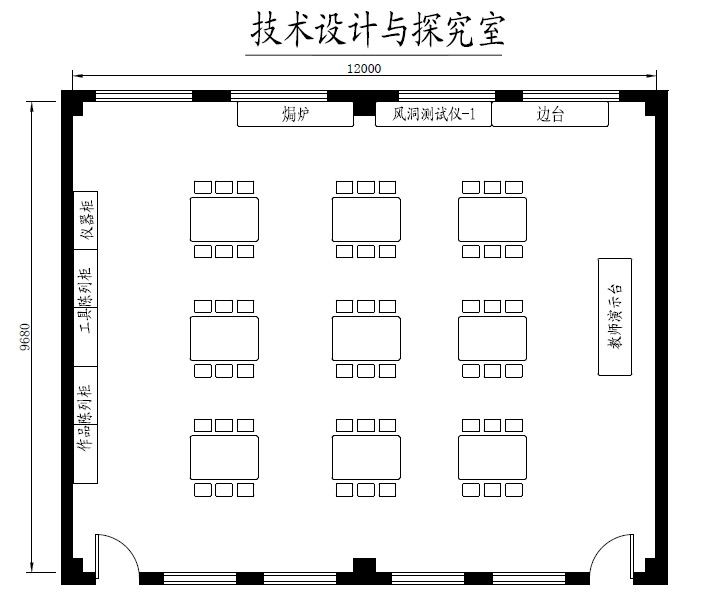

技術設計與探究室

一、木器類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TMQ-013

教師演示臺

CHEDC教育家?

張

1

基本規格：2400㎜×700㎜×850㎜。

板木結構。 臺面:采用防火板貼面，素材25mm優質刨花板。臺身: 采用18mm厚環保型三聚氰胺板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?[**]BS專用連接件連接,帶可調底腳；電源插座到位；預留多媒體設備(顯示器,主機,實物展臺,中控、媒體設備)的位置。所用板材應符合國家E1級標準。

2

TMQ-024

學生設計桌

CHEDC教育家?

張

9

基本規格：1400㎜×900㎜×780㎜。

鋼木結構。臺面：采用防火板貼面，素材25mm優質刨花板；立柱：采用(不小于40*40mm)優質矩形鋼管，鋼制配件經除銹、酸洗、磷化、環氧樹脂高溫固化處理；整個臺面一體化設計；電源插座到位；所用板材符合國家E1級標準。

3

TMQ-042

學生坐凳

CHEDC教育家?

張

50

塑鋼或鋼木結構。

四腳鋼支架,三聚氰胺凳面。

4

TMQ-061

邊臺1

CHEDC教育家?

張

3

基本規格：2400㎜×500㎜×780㎜。

臺面: 采用25mm厚實木拼接板。臺身: 采用E1級18mm三聚氰胺環保板,立腿采用全鋼框架結構(30×50mm)帶U型槽型材鑲裝三聚氰胺環保板，其它采用1.5mm厚塑制優質封邊條機械封邊,專用連接件連接,帶可調底腳。每張邊臺上安裝2個插座，共4個插座。

5

TMQ-053

儀器柜

CHEDC教育家?

張

2

基本規格：1200㎜×500㎜×2000㎜。

板木結構。柜身：板材采用18mm環保型三聚氰氨板,截面用優質PVC封邊條機械高溫?zé)釅悍膺?；上部為木框玻璃?duì)開門,設二層活動隔板,下部為板式對開門,內設一層活動隔板；帶可調底腳。所用板材符合國家E1級標準。

二、常規設施設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TCS-013

插座

江蘇

個

26

常規。

2

TCS-021

整理箱

江蘇

箱

12

400㎜×400㎜×300㎜。

透明、塑料材質、帶密封蓋和把手。

3

TCS-025

墻面處理及地面走線

江蘇

套

1

①配置總控電源：帶有防雷擊設施，有可靠接地保護。

①配置總控電源:帶有防雷擊設施,有可靠接地保護；②地面配電：采用PVC阻燃塑料管，內穿塑銅線；③地上采用鋁塑護套管，內穿塑銅線并有效固定；④地面涂刷彩色彈性防滑涂料，以不同顏色進行區域劃分。

三、信息技術設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TXX-021

投影機

江蘇

套

1

多媒體投影機。

D80311。

光通量≥3000lm，分辨率≥1024×768。

2

TXX-051

銀幕

江蘇

套

1

電動100寸。

D30010。

GB/T 13982。

3

TXX-041

視頻展示臺

江蘇

臺

1

最大拍攝區域：325mm×235mm 光圈：像素?cái)?shù)：80萬像素 成像元件：1/4” 彩色 CCD。

D50310。

4

TXX-111

計算機

臺

1

①臺式主機，液晶顯示屏17英寸；②GB/T 9813。

S02001。

CPU雙核，內存不低于1G，硬盤不低于250G，獨立顯卡，主板帶串口、并口，至少有三個USB接口。

5

TXX-081

話筒

江蘇

套

1

無線小型，可隨身攜帶。

D40110。

30m以上的有效發射距離。

6

TXX-091

功放

江蘇

臺

1

三路話筒輸入，反饋嘯叫抑制，2×120W。

7

TXX-101

音箱

江蘇

對

1

100W×2，二分貝。

8

TXX-052

交互式電子白板

CHEDC教育家?

套

1

可進行鼠標單擊、雙擊操作，左右鍵切換；支持鉛筆、毛筆、鋼筆等筆的書寫模式，筆畫顏色、粗細可調；具有板擦功能，板擦大小可調。

23

①可對頁面進行自由移動、局部放大、局部縮小操作；

9

TXX-071

多媒體集中控制系統

江蘇

臺

1

JH1800B。

10

TXX-191

總控電源

江蘇

套

1

有可靠的接地保護。

透明外蓋，有過流跳閘保護功能。

四、設備類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TSB-121

塑料彎曲機

CHEDC教育家?

臺

2

①電源：220V 50Hz。

加熱長度：570mm  加熱寬度：5-15mm   加熱方式  紅外線   體積  680×160×100mm  重量  5.0kg。

2

TSB-111

焗爐

CHEDC教育家?

臺

1

①電源電壓：220V 50Hz；
  ②輸入功率：3KW。

①控溫范圍：RT+10～250℃或300℃；
  ②恒溫波動度：±1℃；
  ③溫度分辨率：0.1℃；
  ④容積：大于30L；
  ⑤內膽尺寸：420㎜×340㎜×195㎜；
  ⑥外形尺寸：666㎜×550㎜×440㎜；
  ⑦載物托架：2塊；
  ⑧定時范圍：1～9999s；
  ⑨重量：35㎏。

五、教具類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TJJ-011

風力發電機模型

CHEDC教育家?

件

2

①外形尺寸：100㎜×100㎜×280㎜；
  ②風葉帶動小直流電機旋轉產生電流，可用電流表顯示，可拆拼式結構。

用于“技術與設計1”第一章第一節“技術的價值”中關于技術與自然的教學演示。

2

TJJ-022

都江堰工程模型（立體）

CHEDC教育家?

件

2

供電電源:交流電220V 50Hz
  輸出:+5V/1[**](φ2.1)
  用電子掛圖的方式,配合語音講解,直觀演示都江堰既能灌溉排水，又能防洪排沙，還是水運通道等諸多功能的電子模型。

用于《技術與設計1》第一章第一節“技術的價值”中技術與自然的教學演示教具。（也可作為《技術與設計2》第三單元系統分析與設計中的輔助教具。）

3

TJJ-041

遙控直升機模型

CHEDC教育家?

件

2

兩通道以上的無線遙控，可模擬飛行，能實現飛機上下運動、左右運動、前進等簡易動作。

線路清晰，可重復使用。

4

TJJ-051

機械手模型Ⅰ

CHEDC教育家?

件

2

可左右旋轉，前后伸，上下伸，夾緊松開。

用于《技術與設計1》第二章第二節
  “設計中的人機關系”的輔助教具，同時也可
  用于《技術與設計2》第一單元第二節“穩固
  結構的探析”中關于結構與功能的教學拓展和
  第四單元第二節“控制系統的工作過程與方式”
  的教學拓展。

5

TJJ-071

硬幣分揀流水線流程演示儀

CHEDC教育家?

件

2

外形尺寸:￠100×100   可對一元、五角、一角三種人民幣（硬幣）進行自動的分揀，其
  中時序可以顛倒。

用于《技術與設計2》第二單元第一節
  “生活和生產中的流程”中認識流程和第二章
  第二節“設計中的人機關系”中人機關系要實現
  的高效目標的教學案例的拓展。也可用于《技術
  與設計2》第二單元 第三節“流程的優化”的
  輔助教學用具。

6

TJJ-081

油燈模型套件

CHEDC教育家?

套

2

①高腳油燈、煤油燈、馬燈等系列；
  ②按照人類的實際需求為線索，將不同階段具有代表意義的燈具以實物的形式做出套件，這些套件可正常使用。

①用于“技術與設計1”第一章第一節“技術的價值”中關于燈的發展歷程的學生體驗活動；
  ②用于“技術與設計1”第一章第二節“技術的性質”中的探究活動。

7

TJJ-091

水磨控制系統模型

CHEDC教育家?

件

2

①外形尺寸：460㎜×120㎜×360㎜；②仿古代水車推磨模型可運行。

①用于“技術與設計1”第一章第一節“技術的價值”的教學演示；
  ②用于“技術與設計2”第四單元第二節“控制系統的工作過程與方式”的教學演示。

8

TJJ-121

紡車模型

CHEDC教育家?

件

2

①外形尺寸：500㎜×380㎜×350㎜；
  ②可正常仿真使用，擺放平整、轉動靈活、做工細致，有水平和豎直兩種紡錘。

用于“技術與設計1”第四章第一節“發現問題”中關于發現問題的途徑與方法的教學演示。

9

TJJ-131

榨汁機模型套件

CHEDC教育家?

套

2

①外形尺寸：約200㎜×150㎜×180㎜；
  ②包括草模、概念模型、結構模型、功能模型、展示模型；
  ③能表達模型在不同階段的功能和設計方案。

用于“技術與設計1”第七章第一節“模型”中關于模型在不同階段的作用的教學演示。

10

TJJ-141

水位控制儀

CHEDC教育家?

臺

2

外形尺寸:400×160×500     供電電源:交流電220V 50Hz 輸出:+12V/1[**]     仿真、透明，可拓展。有高低水位限位指示，水可循環使用。

用于《技術與設計2》第四單元第三節“閉環控制系統的干擾與反饋”中關于閉環控制系統的工作過程的教學演示及控制方法的拓展。通過試驗?zāi)茏寣W(xué)生知道水位控制的兩種方式:機械控制和電子控制開關. 機械控制時的開、閉環控制和電子控制的開、閉環控制方式.以及水位傳感器的作用,了解水位傳感器的性能與適用場合。

11

TJJ-151

窗簾控制系統

CHEDC教育家?

件

2

外形尺寸:300×180×367，供電電源: 交流電 220V   50Hz，輸出 12V1[**]，功能:窗簾的卷起和放下由手動或自動控制.               組成:窗簾的框架(主動軸、被動軸),直流電機(12V),傳送帶,自動控制箱,傳感器等。

用于《技術與設計2》第四單元第一節“控制系統的工作過程與方式”中關于開環控制系統部分的教學演示和學生親身體驗活動，也可以作為閉環控制系統的拓展練習。具有手動和自動兩種功能，設有光控傳感器拓展口。讓學生明確控制的目的,加深對控制系統設計的理解。

12

TJJ-161

氣動控制模型

CHEDC教育家?

件

1

①外形尺寸：400㎜×190㎜×210㎜；
  ②與氣泵相配合可實現用氣動控制的方式開啟或關閉一扇門。

用于“技術與設計2”第四單元第一節“控制的手段與應用”中關于控制的手段部分的教學演示和學生親身體驗活動。

13

TJJ-171

風箱

CHEDC教育家?

件

2

①外形尺寸：400㎜×180㎜×240㎜；②供電電源：交流電220V 50Hz；③輸出：5V/500m[**] (φ1.1)；④風向可視，工作過程可視，有電珠指示，操作手感舒適，風力可推動電機發電，使LED發光。

①用于“技術與設計1”第一章第一節“技術的價值”中關于技術解放了人的教學；
  ②用于“技術與設計1”第三章第二節“設計的一般原則”中設計的實用性原則的教學。

14

TJJ-191

梁的橫截面形狀與強度關系試驗套件

CHEDC教育家?

套

2

外形尺寸: 400×200×280mm
  加工細致、使用方便、操作靈活, 可對三種不同形狀截面做承載受力測試。 附模具。

用于《技術與設計2》第一單元 第一節“常見結構的認識”、《技術與設計2》第一單元第二節“穩固結構的探析”的教學認知探究活動。

15

TJJ-231

液壓控制系統模型

CHEDC教育家?

件

2

可顯示液壓控制系統的工作過程。

16

TJJ-241

家庭用電系統設計

CHEDC教育家?

套

12

仿真，可拓展
  采用拼裝形式，其結構便于學生靈活依據自已的設計進行拼接，對家庭供電電路系統中的強電與弱電的子系統進行設計并可仿真運行。

平面仿真，可根據實際家庭的房間分布設計排線，可拓展。

用于《技術與設計1》：
  第六章第二節“常見的技術圖樣”
  及《技術與設計2》第三章“系統與設計”、
  第四章“控制與設計” 的學生設計實踐活動載體。直觀再現家庭用電系統的組成部分,各子系統的組成及功能;可模擬演示子系統對整個用電系統的影響;模擬演示各子系統的相互獨立性;模擬演示整個用電系統的功能是所有子系統都不單獨具備的。

17

TJJ-271

視力保護提醒器

CHEDC教育家?

臺

12

開放式實驗平臺，可自由調整報警亮度的上下限，元件之間的連接為插接式。

用于《技術與設計2》第四單元第三節
  “閉環控制系統中的干擾和反饋”中關于反饋
  部分的教學演示和學生親身體驗活動，也可以
  作為閉環控制系統的拓展練習。通過視力保護提醒器報警試驗，幫助同學們理解反饋的原理。

18

TJJ-281

自動門控制系統模型

CHEDC教育家?

件

4

外形尺寸:400×190×210，供電電源:交流電 220V   50Hz  輸出 12V1[**]，仿真模型，可拓展，開環控制系統，可以手動控制門的開關，也可用不同的傳感器實現自動開關門。

用于《技術與設計2》第四單元第二節“控制系統的工作過程與方式”第三節“閉環控制系統的干擾與反饋”的教學探究實踐活動。也可作為《技術與設計1》第二章第二節“設計中的人機關系”的拓展活動項目。                             能讓學生動手組裝、了解自動門的組成結構、工作原理.裝置既能手動控制也能自動控制.本模型具有自動門的仿真功能,能演示:當人靠近門時自動開門延時后自動關門;開關門到達極限位置時自動停止.門的控制方式(人體感應、光控、聲控等)可由學生自己選擇,加深學生對課程的理解。

19

TJJ-291

桌子模型套件

CHEDC教育家?

套

2

包括桌子、人字梯等試驗套件。

用于“技術與設計2”第一單元“結構與設計”中對結構穩定性的判斷、比較和探究。

20

TJJ-301

紅綠燈控制系統模型套件

CHEDC教育家?

套

4

 供電電源: 交流電 220V 50Hz  輸出 5V1[**]，四組以上，可調，數字顯示，仿真。

用于《技術與設計2》第二單元 控制與設計中教材P49頁練習2及《技術與設計2》第三單元第二節“系統的分析”的探究活動載體。本模型演示交通燈的工作流程,展示流程在生活中的具體應用.模擬紅綠燈變換時不同方向的車輛的運行情況;演示紅綠燈變換時間設置不合理時可能帶來的不良后果;演示緊急狀態及突發事件發生時的應對方案等。

21

TJJ-311

自動升旗控制裝置設計與探究套件

CHEDC教育家?

套

2

外形尺寸:150*180*550   供電電源:                交流電   220V 50Hz  輸出   12V1[**]            高精度仿真模型，可演示自動升旗、演奏國歌的功能，且速度可調，具有合理的結構連接方式。主要組成：定時裝置（機械定時器、電子定時器）、電動機、旗桿、滑輪、變速齒輪箱、電動機調速器等。

用于《技術與設計2》第四單元第三節“閉環控制系統中的干擾和反饋”中關于反饋部分的教學演示和學生親身體驗活動，也可以作為閉環控制系統的拓展練習。該裝置滿足<設計過程>的試驗需求,可由老師演示、講解,也可由學生自行試驗,體驗設計過程.旗桿可以伸縮,以便調節高度.通過調節電機的轉速,實現升旗速度的變化,通過傳感器實現伸、降旗自動停止.定時裝置(機械定時器、電子定時器)可由學生根據設計的要求加以選擇。

22

TJJ-331

無線遙控小車控制電路套件

CHEDC教育家?

套

2

插拔式結構，易于組裝和拆卸。

線路清晰，可重復使用。

23

TJJ-341

機械傳動套件

CHEDC教育家?

套

2

包括齒輪傳動、鏈傳動、帶傳動、蝸桿傳動等典型機械傳動的簡易模型。

用于《技術與設計1》第二章第二節“設計中的人機關系”的輔助教具，同時也可成為《技術與設計2》第一單元第二節“穩固結構的探析”中關于結構與功能的教學拓展和第四單元第二節“控制系統的工作過程與方式”的教學拓展。

24

TJJ-361

多功能控制平臺

CHEDC教育家?

套

2

具有測量輸入和控制輸出功能。測量輸入部分具有4路傳感器接口，具有不分通道、傳感器自動識別的特點?？梢赃M(jìn)行通用技術課程中多種參數的測量，如溫度、照度、穩定性、拉壓力、位移等?？刂戚敵霾糠志哂?路可配置繼電器輸出，2路電機調速輸出等，可對水位控制儀、自動門等多種模型進行控制。

各有五個以上的輸入口和輸出口，輸入部分可接各種傳感器和遙控接收器；輸出部分可分別接揚聲器、發光二極管、繼電器、電動機等。須配各種傳感器和執行器。輸入輸出接口也可連接到被控對象如恒溫箱、水位監視器等連接控制。

26

TJJ-391

多功能傳感器試驗儀

CHEDC教育家?

套

2

外形尺寸:325×220×75，供電電源:交流電220V   50Hz 輸出:+5V/1[**]    有四個輸入口，輸入部分可接聲控傳感器、光控傳感器、溫控傳感器、磁控傳感器；輸出部分可分別控制揚聲器、發光二極管、繼電器、電動機等。

用于《技術與設計2》 “控制與設計”章節中關于“黑箱理論”的工作過程部分的教學演示和學生親身體驗活動，可以設計各種簡單的開、閉環控制系統。通過試驗?zāi)茏寣W(xué)生知道傳感器的作用,了解不同傳感器的性能與適用場合,會合理的選擇適合的傳感器控制揚聲器等。

27

TJJ-421

活動廣告牌模型

CHEDC教育家?

套

2

外形尺寸:300*180*367      供電電源:                交流電   220V 50Hz  輸出   12V1[**]               功能:自動廣告滾動顯示，具有背光功能。組成:窗簾的框架(主動軸、被動軸),直流電機(12V),傳送帶,自動控制箱,傳感器等。

用于《技術與設計2》第四單元第一節“控制系統的工作過程與方式”中關于開環控制系統部分的教學演示和學生親身體驗活動，也可以作為閉環控制系統的拓展練習。具有的手動和自動控制兩種功能，并帶有燈光顯示.讓學生明確設計的目的,加深對控制系統設計的理解;加深對傳感器的功能的理解。

28

TJJ-431

橋梁模型

CHEDC教育家?

套

2

六種橋梁模型。

M46546。

懸梁橋、弓型拱橋、斜拉索橋、梁架橋、懸索橋、拱架橋。

29

TJJ-432

橋梁設計與制作套件（簡易型）

CHEDC教育家?

座

2

可搭建多種桁架橋,如平行弦桁架橋,斜腿鋼架橋,三角形桁架橋等。運用同一套件可實現多方案的設計,便于拓展和創新.螺紋連接結構,多種桁架橋.可完成的試驗項目是平行弦桁架橋,斜腿鋼架橋,三角形桁架橋等。

M46546。

1、《技術與設計2》第一單元穩固結構的探析及影響結構強度的實驗.
  2、《技術與設計1》第五章方案的構思及其方法中4方案的比較和權衡教學.
  能夠定量的比較不同類型橋梁結構承載力的情況;從實驗中發現橋梁形變的受力情況,可探究尋找改進因素;可探究某種橋梁結構在設計中要考慮的因素.

30

TJJ-441

空調模擬裝置

CHEDC教育家?

套

2

供電電源: 交流電 220V 50Hz  輸出 5V1[**],可實現的功能：可模擬實現空調的控制過程，并可外接各種傳感控制器，如溫度、聲音、濕度、亮度等，可實現各種不同的控制手段方式。

教學點：用于《技術與設計2》第四單元第一節“控制的手段與應用”、第三節“閉環控制系統的干擾與反饋”的探究與拓展。   通過模擬空調的控制過程演示,幫助學生了解控制的手段,控制的過程,總結出:空調控制的框圖與受控點,以及對受控點的采用的控制方式等。

31

TJJ-061

風洞測試儀-Ⅰ

CHEDC教育家?

臺

1

1725mm× 490mm×390mm
  可實現的功能：可對一些小型模型（飛機模型、汽車仿真模型，建筑模型，一些特殊形狀的物體模型）的空氣動力學、阻力、穩定性方面的性能進行測試。

標準配制：翼型模型、風速測試儀。

用于《技術與設計1》第二章第三節
  “技術試驗及方法”中關于技術試驗方法的教學
  用具，也可用于《技術與設計2》第一單元第二節
  “穩固結構的探析”的教學拓展。同時它也是技術
  試驗的必備試驗儀器。

六、測試類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TJJ-201

臺燈性能測試儀

CHEDC教育家?

臺

1

①外形尺寸：220㎜×230㎜×90㎜；
  ②LCD液晶顯示面板；
  ③供電電源：交流電 220V 50Hz；
  ④測量范圍：0～500LUX；
  ⑤坡度測量范圍：0～90°；
  ⑥溫度測量范圍：0～80℃；
  ⑦具有四路傳感器輸入，可設置光照度上下限的報警，可與臺燈的控制接口相連，自動控制被測試臺燈的亮度。

①讓學生知道臺燈設計時應該注意的三大要素：穩定性、溫度和光照度；
  ②了解臺燈的底座與穩定性之間的關系及如何調整；
  ③了解臺燈的發光源的溫度與燈罩之間的關系及如何調整；
  ④了解臺燈的發光源的照度與燈罩、燈桿之間的關系及如何調整；
  ⑤讓學生了解臺燈的制作過程，加深學生對臺燈的制作過程的理解。

2

TJJ-211

材料強度測試儀（拉壓力：0～20N，破壞力：0～500N）

CHEDC教育家?

臺

1

拉壓力：0~20N
  破壞力：0~500N（可選）
  LCD液晶顯示面板                外形尺寸:220*230*90       供電電源:交流電220V 50Hz。                具有四路傳感器輸入，可以對不同材料的強度、抗壓力、拉斷力、形變位移等參數進行測量，并能將測量結果通過液晶顯示面板以數字的形式直觀準確的顯示出來。

用于《技術與設計1》第二章"技術世界中的設計″第七章模型或原型的制作、《技術與設計2》第一單元結構與設計等教學內容。                  通過試驗?zāi)茏寣W(xué)生知道模型制作與選擇材料的相互關系,了解不同材料的性能與適用場合,合理的選擇模型設計所需的材料;通過對模型受力的測試,讓學生感悟技術來源于自然服務于自然。

3

TJJ-221

物體穩定性測試儀

CHEDC教育家?

臺

1

坡度：  0～90°
  供電電源: 3節 5號電池220寬×240長×80mm高,可實現功能：數字化顯示，可對物體的穩定性進行全方位定量測試。

用于《技術與設計2》第一章 “結構與設計”中對結構穩定性的判斷、比較和研究，也可用于《技術與設計1》中對學生作品的穩定性測試。        通過不同形狀的載體(測試支撐面),可測試和探究重心高低位置與穩定性關系;可測試支撐面大小與穩定性關系;可探究同一底面積,但形狀不同(方形、圓形、三角形等)下穩定性程度;可探究不同形狀,相同直徑的底面積,在同一重心下穩定性關系;可探究支撐面在不同角度同一重心下穩定性的關系;可測試長方體塊的穩定性程度及長寬比與穩定性關系。

七、學具類

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TXJ-011

三維投影組件

CHEDC教育家?

件

4

外形尺寸: 300×300×300
  板面平整、轉動靈活、成形穩固, 做工精細, 無崩邊、滑牙、顏色不均等不良現象?？蓪?shí)現的功能：可直觀顯示三維投影體系。能演示圖形關系及繪圖規則,  已獲得國家專利。

用于《技術與設計1》第六章第二節
  “常見的技術圖樣”中關于 正投影與三視圖
  的教學輔助教具。也可用于《技術與設計2》
  第一單元第二節“穩定結構的探析”的輔助教具。

2

TXJ-012

三視圖模型套件

CHEDC教育家?

套

4

①提供方形、圓柱形、圓錐形以及幾種可分離、組合的模型供學生練習三視圖；
  ②做工精細、表面平整、無崩邊、變形、顏色不一等不良現象；
  ③拆分件對接后，縫隙小且平整， 粘吸牢固。

①用于“技術與設計1”第六章第二節“常見的技術圖樣”中關于正投影與三視圖的教學輔助教具；
  ②用于“技術與設計2”第一單元第二節“穩固結構的探析”的輔助教具。

3

TXJ-021

結構重心演示儀

CHEDC教育家?

件

12

30×50×200mm。已獲得國家專利。

金屬結構，外形高度大于20cm。                 用于《技術與設計2》
  第一章第二節“穩固結構的探析”
  的探究實踐活動。

4

TXJ-031

梁的受力狀況演示模型

CHEDC教育家?

件

12

外形尺寸: 220×200mm  橡膠件無破損、缺邊、變形等不良現象, 塑膠棒平直, 安裝正中, 高低一致?？稍谑芰顩r下顯示各部分的應力狀況。

用于《技術與設計2》第一單元第一節“常見結構的認識”、《技術與設計2》第一單元第二節“穩固結構的探析”的教學認知探究活動。

5

TXJ-041

結構連結套件

CHEDC教育家?

套

12

可實現功能：以實物的形式展示較為經典的五種結構的連接方式。

以實物的形式展示較為
  經典的五種結構的連接方式                      用于《技術與設計2》第三單元第一節“設計的一般過程”中關于認識常見結構的學生體驗活動學具。

6

TXJ-051

塔式起重機模型

CHEDC教育家?

套

2

可實現功能：結構搭建、仿真運行。所吊起物體可以進行前后、上下、左右全方位運轉。

M51301。

用于《技術與設計2》第一單元綜合實踐中第一題“塔式起重機的穩定性研究”中的學生探究活動項目。可做各部位受力分析演示。

7

TXJ-061

結構穩定性試驗儀

CHEDC教育家?

件

12

￠120×380mm  結構調節靈活、金屬球調節方便、 固定穩固。可在任意狀態穩定。 可探究重心在水平方向和豎直方向上的位置與結構穩定性的關系。已獲得國家專利。

用于《技術與設計2》
  第一單元第二節“穩固結構的探析”
  的探究實踐活動。

8

TXJ-071

不倒翁穩定性實驗儀

CHEDC教育家?

件

12

外形尺寸: ￠120×160mm
  金屬球調節方便, 固定穩固。 可改變儀器的整體重心位置，探究結構的穩定性與重心在豎直方向位置上的關系。已獲得國家專利。

用于《技術與設計2》第一單元第一節“常見結構的認識”及第二節“穩固結構的探析”中結構穩定性探究的教學探究?jī)x器。

9

TXJ-081

風磨控制系統模型

CHEDC教育家?

件

2

①外形尺寸：260㎜×250㎜×380㎜；
  ②加工細致，使用方便，操作靈活，拆卸組裝方便；
  ③風磨的工作過程可視，透明。

可展示風磨的工作過程。

10

TXJ-091

網架結構連接組件

CHEDC教育家?

套

12

每套含連接件60個
  可以以網架結構試驗連接件為連接物，可以搭建網架結構模型。

用于“技術與設計2”第一單元第一節“常見結構的認識”的學生實踐活動。

11

TXJ-101

臺燈設計與制作套件

CHEDC教育家?

套

24

①電鍍件鍍層牢固，色澤亮麗均勻，標準件符合要求，安裝方便可靠；
  ②提供基本的結構套件，學生可自行選擇材料進行臺燈設計。

共14種。

①用于“技術與設計1”第五章“方案的構思及其方法”的教學；
  ②用于“技術與設計1”第八章“技術產品的使用和保養”的教學和學生作品的制作活動；
  ③可以為“技術與設計2”第四單元“控制與設計”提供載體支持；
  ④所有的電器配件均有安規認證。

12

TXJ-111

小板凳資源包

CHEDC教育家?

套

12

①板面平整、轉動靈活、成形穩固、做工精細，無崩邊、顏色不均等不良現象；
  ②三種不同結構，每種結構包括優化前和優化后的板凳模型。

共3種。

①用于“技術與設計1”第三章“設計過程、原則及評價”的教學演示；
  ②也可以作為“技術與設計2”第一單元“結構與設計”的輔助載體。

13

TXJ-121

自行車仿真模型

CHEDC教育家?

件

2

①高度仿真，拆卸方便；
  ②具有獨立的方向控制系統、傳動系統和剎車系統。

①用于“技術與設計2”第二單元第一節“生活和生產中的流程”中認識流程的學生探究實踐活動；
  ②用于“技術與設計2”第三單元第一節“系統的結構”中什么是系統的學生探究實踐活動；
  ③用于“技術與設計2”第一單元第一節“常見結構的認識”中結構與力、結構類型等教學的輔助教具。

14

TXJ-131

繪圖工具套件

CHEDC教育家?

套

60

為技術圖樣的繪制提供必要的繪制工具。

用于“技術與設計1”第六章“設計圖樣的繪制”的教學工具，它是學生進行技術設計必備的繪圖工具。

15

TXJ-141

結構認知套件

CHEDC教育家?

套

2

五種以上的相同材料的結構套件。

用于《技術與設計1》第三章第一節“設計的一般過程”中關于認識常見結構的學生體驗活動學具。

16

TXJ-151

材料認知套件

CHEDC教育家?

套

2

五種以上的不同材料的套件。

用于《技術與設計1》第三章第一節“設計的一般過程”中關于認識常見結構的學生體驗活動學具。

17

TXJ-161

恒溫控制系統模型

CHEDC教育家?

件

2

溫度范圍:室溫+30℃~室溫-5℃      外形尺寸:240×160×180，供電電源:交流電220V 50Hz 輸出:12V3.5[**]      開放式實驗平臺，仿真模型,可拓展，可進行開、閉環控制系統實驗。箱內溫度可控制恒定，溫度范圍可連續設置。既可對箱內進行加熱操作，也可以進行制冷操作。

用于《技術與設計2》第四單元第三節
  “閉環控制系統的干擾與反饋”中關于閉環控制系
  統的工作過程部分的教學演示和學生親身體驗活    用于《技術與設計2》第四單元第一節“控制的應用”中的相關教學演示，也可用于閉環控制教學的探究演示儀器。                                      用于《技術與設計2》第四單元第一節“控制的手段與應用”、第三節“閉環控制系統的干擾與反饋”的探究與拓展。讓學生了解開、閉環控制的原理與過程;開、閉環控制點的相同點與區別;開、閉環控制點的相互轉化。

18

TXJ-171

飛檐溜水試驗儀

CHEDC教育家?

件

1

可演示飛檐溜水效果。

用于“技術與設計2”第一單元第四節“經典結構的欣賞”的學生體驗活動。

19

TXJ-181

房屋搭建模型

CHEDC教育家?

套

12

200×150×150mm 可組合、可拆卸并可有三種以上的搭建形式，繪圖用。

用于《技術與設計1》中第六章第二節“常見的技術圖樣”和《技術與設計2》：第二章第一節“生活和生產中的流程、第二章第三節“流程的優化”的教學生活動載體。

20

TXJ-191

各種螺絲連接套件

CHEDC教育家?

套

12

  四種螺絲連接方式。螺栓連接;雙頭螺栓連接;螺釘連接;緊定螺紋連接。

通過螺栓連接、雙頭螺栓連接、螺釘連接、緊定螺紋連接演示常用螺絲(外六方、內六方、沉頭、圓頭)的夾緊連接、對穿連接、雙頭連接連接方式. 1.雙頭螺柱: 50×50×35    2.螺釘:50×50×30     3.緊定螺釘: 30×30×50    4.螺栓連接: 60×70×30。

21

TXJ-201

焊接/鉚接/粘接套件

CHEDC教育家?

套

12

焊接模型: 坡口焊接、單雙搭接焊、T形焊接、角接焊接等.       鉚接模型:搭接、單雙蓋板對接.粘接模型:板接、管接、角接。

演示根據連接的材料和使用場合決定連接的方法,由焊接模型、鉚接模型、粘接模型組成.金屬材料使連接處清晰可察,便于理解固定連接和半固定連接的方法。

22

TXJ-211

聲控?zé)裟Ｐ?/span>

CHEDC教育家?

套

2

①外觀尺寸：140㎜×100㎜×10㎜；
  ②供電電源：交流電 220V 50Hz；
  ③輸出：5V/1[**](φ1.1)；
  ④仿真模型，可演示聲音(聲音的響度、聲音的頻率)對燈的開環控制；
  ⑤可拓展為聲音和外界光強共同對燈的控制。

①用于“技術與設計2”第四單元“控制與設計”的演示；
  ②用于“電子控制技術”第二章第二節“傳感器的應用”的試驗；
  ③通過聲控?zé)艨刂七^程的演示，幫助學生了解聲音的響度和頻率對被控對象的控制過程，幫助學生理解控制的方式是隨控制的對象不同而可以選擇的。

23

TXJ-221

框架結構連接套件

CHEDC教育家?

套

10

①28個結構件；②可組裝六種不同穩固性的結構。

適用于《技術設計2》結構穩定性探析中，研究框架結構的穩定性。
  研究框架結構的強度。
  總結穩定結構的一般要求。

24

TXJ-231

經典零件模型

CHEDC教育家?

套

2

由底座、支撐板、肋板及軸套等多種零件組成。

軸承座三視圖:凸臺、肋板、底板、支承板、空心圓柱；千斤頂結構：頂桿、螺母、尖端螺釘、支座。

25

TXJ-241

多功能臺燈

CHEDC教育家?

套

10

①可以作為臺燈或手電筒使用；
  ②手把上有切換開關，可以變換不同的照明功能；
  ③其中遙控功能可以調節LED燈的亮度。

①采用直流供電，使用發光二極管照明，電源為可充電電源；
  ②能變形為臺燈、手電筒、書桌燈等；
  ③能實現紅外遙控調節LED燈亮度的功能。

26

TXJ-251

紅外遙控?zé)裟Ｐ?/span>

CHEDC教育家?

套

10

①外形尺寸：118㎜×74㎜×10㎜。

通過紅外遙控小燈試驗，認識遙控系統。

27

TXJ-341

水力發電模型

CHEDC教育家?

套

2

水箱外形尺寸:430×200×600。
  水力發電模型由水箱、水輪、齒輪組、發電機、電器盒）等部分組成。

用于《技術與設計2》 第三單元“系統與設計”中 “系統的設計”實例講解。本水力發電模型是利用水能來產生電能的教學具模型。通過實驗，即可讓學生了解水力發電的基本原理，又可引導學生分析影響水力發電效率的主要因素。如：發電機效率、水輪結構、傳動系統等。

八、設計軟件

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TRJ-071

通用技術三維設計教學軟件（教師端）

節點

2

可以預設比例，按照比例繪圖。

可以直接編輯修改線的長度,有標注尺寸功能
  可輸出位圖和矢量圖網絡版。

2

TRJ-072

通用技術三維設計教學軟件（教生端）

節點

16

可以預設比例，按照比例繪圖。

可以直接編輯修改線的長度,有標注尺寸功能
  可輸出位圖和矢量圖網絡版。

3

TRJ-031

通用技術二維設計教學軟件

套

1

可以預設比例，按照比例繪圖。

可以直接編輯修改線的長度,有標注尺寸功能
  輸出位圖和矢量圖網絡版。

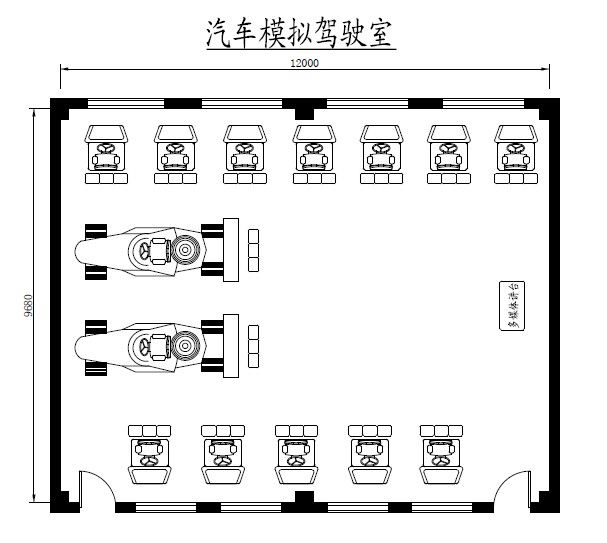

汽車模擬駕駛室

序號

型號

名稱

品牌

單位

數量

規格參數

備注

詳細說明

1

TMQ-011

多媒體講臺

CHEDC教育家?

張

1

基本規格：1200㎜×600㎜×780㎜。

能集成多媒體設備，有220V交流電源和網絡插口。

2

上海WM豪華6型

汽車駕駛模擬器

上海

臺

10

駕駛艙配備最新的WM2008駕駛模擬器軟件V1.1版，軟件采用汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬；另外利用最新的計算機技術，實現真實的三維場景及逼真的聲音模擬。

3

TMQ-042

學生坐凳

CHEDC教育家?

張

40

塑鋼或鋼木結構。

四腳鋼支架，三聚氰胺凳面。

4

L01

帕薩特發動機冷卻系

上海

塊

1

800㎜×1200㎜×200㎜，上海大眾帕薩特B5轎車電動程控電教板。

5

L02

液壓變矩器工作原理

上海

塊

1

800㎜×1200㎜×200㎜，上海大眾帕薩特B5轎車電動程控電教板。
